1.智能插座

1.1 简介

用的模块不多，如果想放到插座盒里面，最好用电烙铁焊连接线，这样能减少点空间，也能减少接触不良，更稳定。
  • 能够检测实时 电压、电流、功率、功率因数等，上传到联网平台
  • 登录管理后台查看记录的 电压、电流、功率 历史，图表
  • 远程控制开关

1.2所需材料

模块名称 购买链接 型号 费用参考 备注
ESP32开发板 https://detail.tmall.com/item.htm?id=599597669669 25
继电器模块 https://item.taobao.com/item.htm?id=532649691705 YYG-2 / 5V 10.34
电能计量模块 https://item.taobao.com/item.htm?id=571482121655 IM1281B高配版 39
电源模块 https://detail.tmall.com/item.htm?id=598097108850 9.5
杜邦线 https://item.taobao.com/item.htm?id=632535774313
电线 https://detail.tmall.com/item.htm?id=601167338741
86盒、86面板、插头、导线

计量模块（备用方案）：https://item.taobao.com/item.htm?id=608480683588

继电器模块，如果个头太大，可以taobao搜一下"继电器模块"，最好是带光耦的，5V或者3.3V驱动的

1.3 ESP32 资料

  • 官网： http://docs.micropython.org/en/latest/esp32/quickref.html

  • 烧固件micropython： 下载固件： flash下载工具：https://www.espressif.com/sites/default/files/tools/flash_download_tool_v3.8.5_1.zip

  • 烧固件：

用USB线连接好esp32模块，注意会出现新的COM口，选择对COM口。如果没有COM口出现，说明缺少cp210x驱动，需要网上找一下cp210x驱动

​

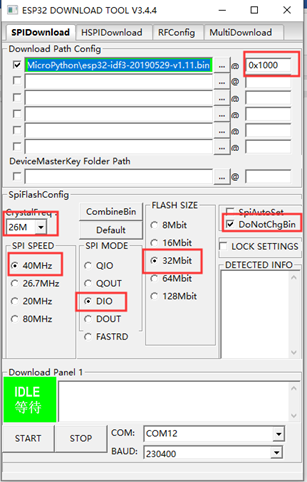

烧录界面

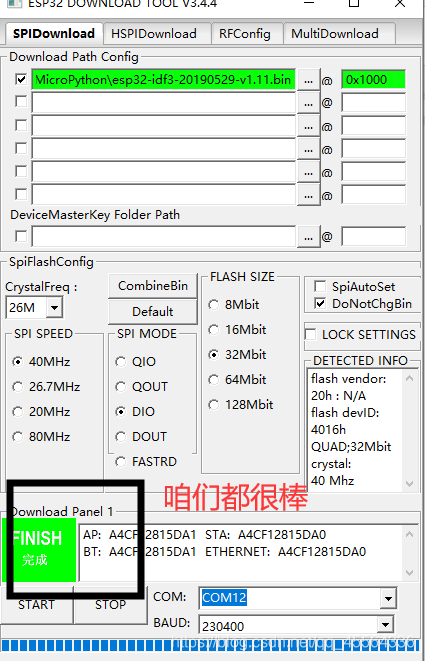

烧录固件完成

烧录完成可以拔一下usb线，重新插一下，然后用 secureCRT 连接一下

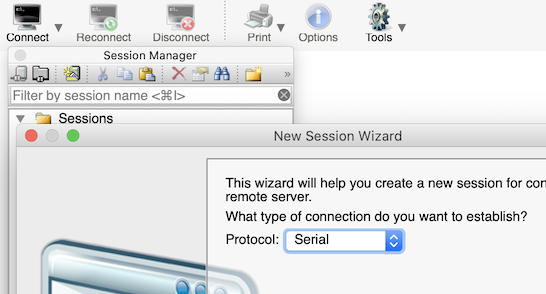

串口连接

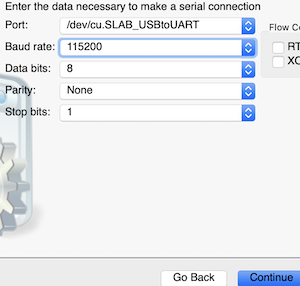

image-20201207191150596

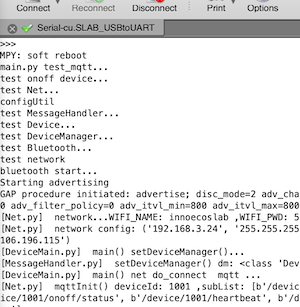

image-20201207191044733

1.4 操作步骤

​ 下载源代码，可以直接把源代码传到设备上运行。

​ 用到的模块

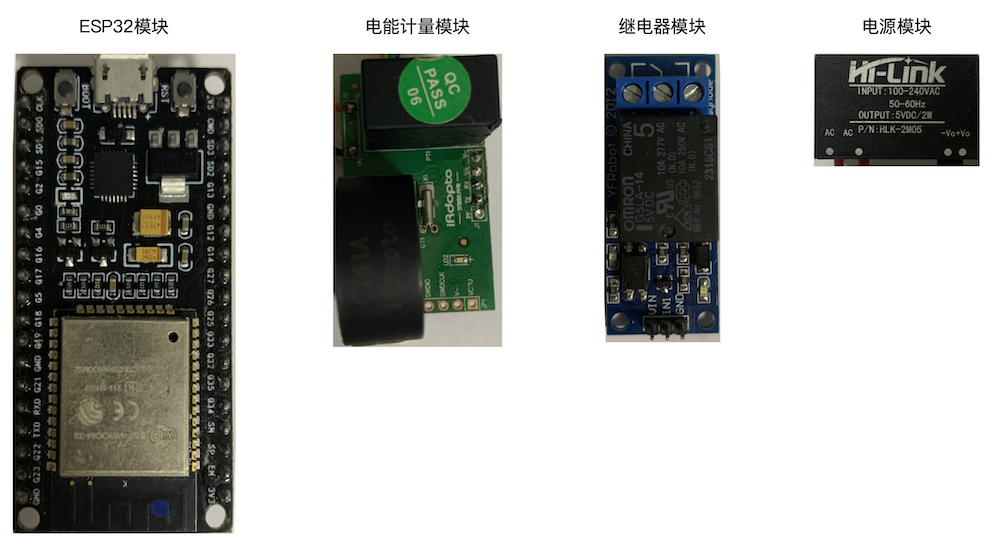

​ chazuo-mokuai-all

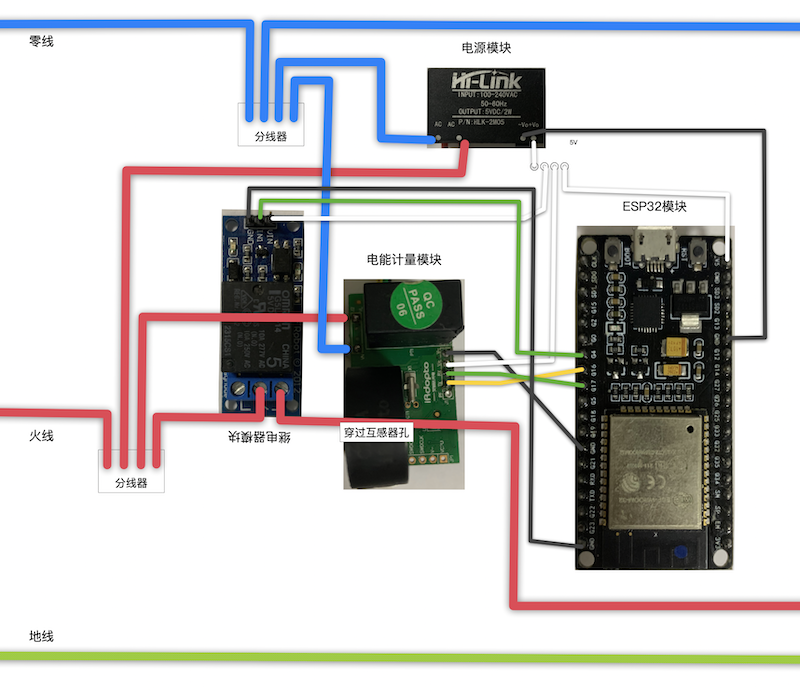

接线图：

实物组装后的样子

1.5 开发板源代码

https://tianbc.coding.net/public/myiot/upython-esp32-chazuo/git

1.6 平台连接

​ 登录 myiot.aamew.com

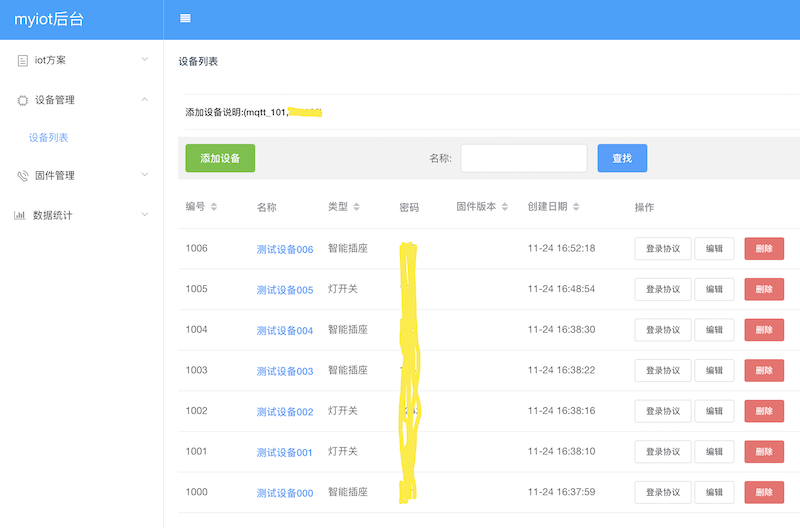

image-20201207190151500

​ 创建设备，型号选择 插座

image-20201207190324195

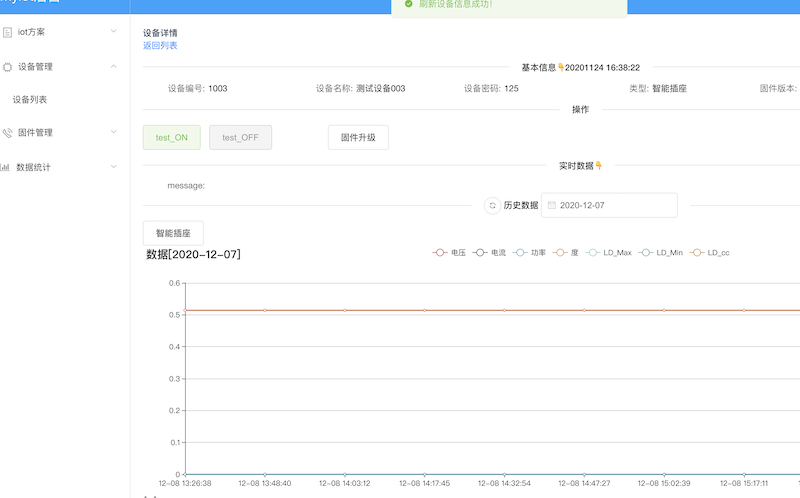

image-20201207190426883

​ 修改设备源代码，

​ device.py

​ myiot.config, 修改wifi用户名wifi密码

​

1.7 手机配置

​ iphone 可以用 快捷指令 app ，添加 http地址的post请求。

​ iphone 打开“快捷指令”app

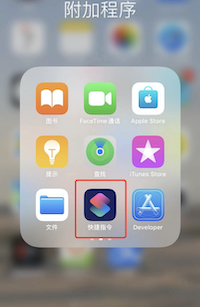

image-20201207184226183

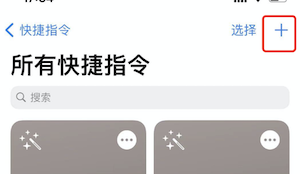

点“+”号添加指令

image-20201207184440977

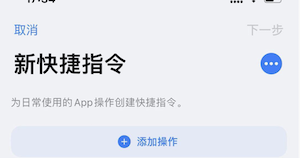

image-20201207184641286

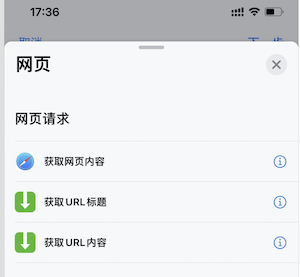

image-20201207184822127

选择“获取URL内容”

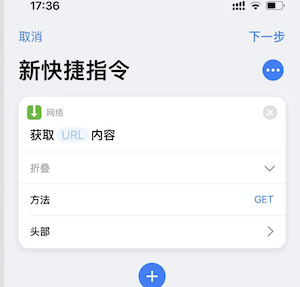

image-20201207185004188

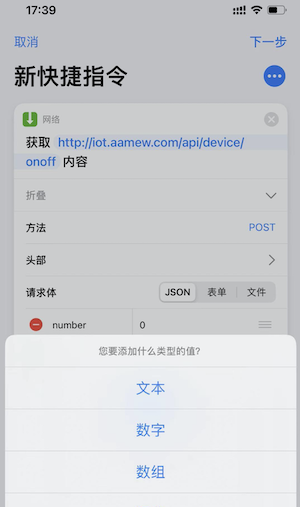

image-20201207185106654

url，目前网站没备案，不能使用域名，http://42.192.95.103:9002/api/device/onoff

number:选择数字，设备编号，到web后台里面查看

onoff:选择数字，1 标识接通，0 标识断开

pwd:选择文本，设备控制密码，到web后台里面查看

image-20201207185423785

注意 请求体 选择JSON，然后 下一步

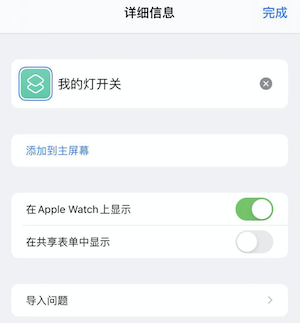

image-20201207185535260

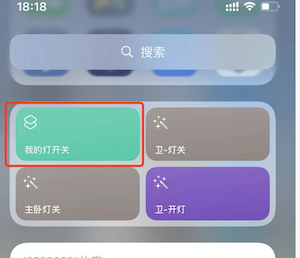

可以添加到主屏，也可以在 iphone主屏 左滑，或者锁屏情况下 左滑 直接控制

image-20201207185724676
